Entenda as Solicitações nos Dormentes

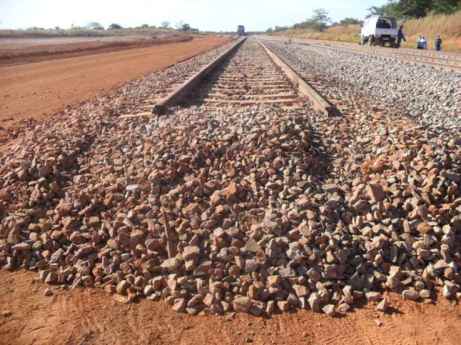

trem-obras-sam
Fonte: https://nordestenoticias.wordpress.com

Os dormentes recebem uma certa porcentagem das solicitações provenientes das rodas nos trilhos. Segundo PAIVA (2016) os estudos e pesquisas de engenharia ferroviária mostraram que uma dada carga Q dos veículos ferroviários carrega os dormentes com aproximadamente 40% da carga Q.

Essa carga não é distribuída em todo o comprimento do dormente, mas sim em duas área específicas e chamada de faixa socada do lastro. O espaçamento entre dormentes de madeira, varia normalmente entre 55 e 60 centímetros e pode variar conforme o tipo de trilho, a fixação, carga e o tráfego. Para o caso de dormentes de concreto é usual o espaçamento de 60 centímetros.

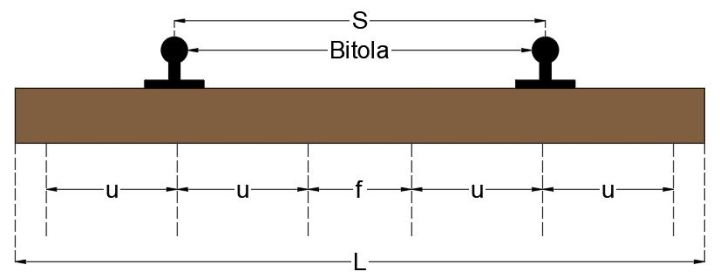

O cálculo da área socada do lastro é definido em função do comprimento do dormente e da bitola da via. A Figura 1 ilustra a seção transversal com a área socada, onde “S” é a distância entre eixo dos trilhos, “f” é a largura sem soca e “u” é a semi largura da faixa de soca.

dorment
Figura 1 – Seção transversal com área socada. Fonte: Autor (2018)

Com base na Figura 1, o cálculo da semi largura de soca é calculado pela Equação 1 ou Equação 2.

u1
Equação 1 – Semi Largura de soca.
u2
Equação 2 – Semi largura de soca

A área sem soca pode ser calculado por meio da Equação 3. Além disso, a NBR 7914/90 que define diretrizes para projetos de Lastro, indica os valores para a faixa sem soca, conforme Tabela 1.

f
Equação 3 – Largura sem soca.



nbr
Tabela 1 – Largura sem soca. Fonte: NBR 7914 (1990)

Por fim, a área total de soca fica definida pela produto de 4 vezes a semi largura de soca e a largura do dormente (b1). Nos cálculos de lastro é comum a utilização de apenas um trilho para os cálculos, dessa forma utiliza-se apenas metade da área total de soca ou o produto de 2 vezes a semi largura u e a largura do dormente. A Equação 4 apresenta a área total e Equação 4 apresenta a área de soca de apenas 1 trilho.

área de soca
Equação 4 – Área de soca.
a2
Equação 5 – Área de soca de apenas um trilho.
