Conheça a Terra Armada e suas Vantagens para Contenção de Solos

A contenção por terra armada, também conhecida como solo reforçado, foi desenvolvido e patenteado, em 1963, pelo arquiteto-engenheiro francês Henry Vidal. A técnica de reforço de solo é composta por um maciço contido por placas pré moldadas de concreto, chamadas também de escamas, que funcionam como face da contenção. A pressão do sistema é distribuída em tiras ou fitas metálicas, as quais podem ou não ser nervuradas, presas nas placas. Essas tiras, colocadas dentro do solo na medida em que este é compactado durante a execução, resistem aos esforços por conta do atrito desenvolvido no maciço. A Figura 1 ilustra a Terra Armada.

solo-armado-ou-terra-armada-1
Figura 1 – Terra Armada. Fonte: http://cimentoitambe.com.br/

Como dimensionar Cortinas para Contenção de Solos

O Dimensionamento da cortina consiste na determinação do comprimento do trecho enterrado da cortina, denominado de ficha, o qual é o comprimento necessário para garantir a estabilidade. O projeto de contenção deve avaliar as condições de carregamento drenado e não drenado para o cálculo de empuxos. Dessa forma a Tabela 1 resume as análises a serem realizadas com base nos tipos de solo e tipo de escavação.

dimensio
Tabela 1 – Resumo de Análises. Fonte: GERSCOVICH; DANZIGER; SARAMAGO (2016)

Conheça a contenção de solos em Cortinas

6
Fonte: Autor desconhecido

As Cortinas são estruturas de contenção consideradas como estruturas esbeltas. Esse tipo de estrutura é recomendado quando não se dispõe de área suficiente para abrigar a base do muro, ou quando é necessário conter um desnível superior a 5 metros.

As cortinas são muito utilizadas em escavações para a utilização em projetos de fundação e de obras subterrâneas, como por exemplo, o Metrô, galerias, tubulações enterradas ou subsolos de edifícios.

Os 9 aspectos para escolher uma Contenção para sua Obra

134963398385
Fonte: Autor desconhecido

A escolha de um modelo de contenção de solo depende de diversos fatores e não há uma regra a ser seguida. Dessa forma, a escolha da melhor estrutura de contenção varia conforme o caso e muitas vezes é adotado com base em tradições regionais ou experiência do profissional em determinado modelo. Segundo Milititsky (2016), os principais fatores a serem considerados em uma análise de contenções de solo são:

Custo: O custo final de um determinado modelo está presente não apenas em análise de contenções de solos, mas sim em qualquer problema de engenharia e viabilizando uma determinada solução.

Estudo de Contenções de Solo para Acesso na Rodovia dos Imigrantes com Estrada dos Alvarengas

A Rodovia dos Imigrantes é uma das principais rodovias que dá acesso entre São Paulo e a Baixada Santista, a qual teve inauguração da pista norte em 1976 e da pista sul em 2002. Além do acesso para a região da baixada Santista, a Imigrantes é uma das principais rodovias que dá acesso ao município de São Bernardo do Campo. A Estrada dos Alvarengas é uma das principais vias de São Bernardo do Campo e que dá acesso a empresas como a Nestlé, ao Centro Universitário FEI, Hospital das Clínicas de São Bernardo do Campo, além de outras empresas de pequeno e médio porte. Embora apresente grande influência em São Bernardo do Campo, a Estrada dos Alvarengas não possui um acesso para São Paulo através da Rodovia dos Imigrantes e também não recebe tráfego da Rodovia. Moradores da região, ou até mesmo empresas que precisem transitar para São Paulo, necessitam de um longo percurso para o acesso.

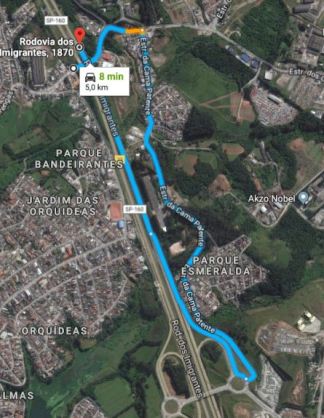

A Figura 1 ilustra que um morador da região da Estrada dos Alvarengas precisa percorrer cinco quilômetros, em sentido contrário, para chegar ao mesmo ponto de partida na Rodovia dos Imigrantes e então partir ao seu destino.

caminho
Figura 1 – Percurso entre Estrada dos Alvarengas e Rodovia dos Imigrantes. Fonte: Google Maps (2017)
