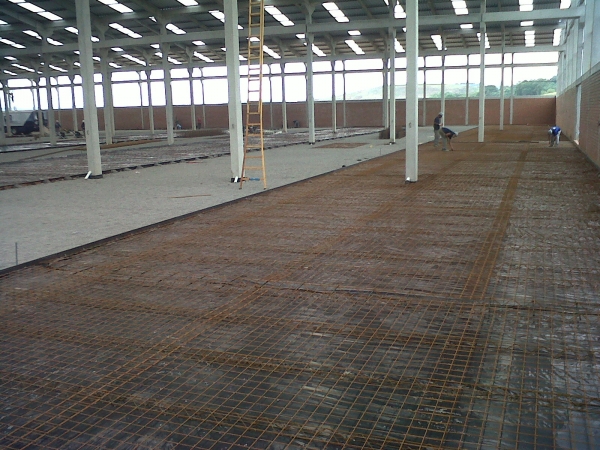

O uso de telas de aço para reforço em pavimentos de concreto tem como objetivo combater e resistir as tensões que resultam do atrito entre placa e subleito ou base, sendo colocadas as telas de forma longitudinal, transversal e também as barras de ligação ao longo das juntas longitudinais.
TELAS DE AÇO
As telas de aço são consideradas como reforços para o concreto e podem ser usadas para controlar o trincamento causado por tensões de atrito, ou seja ela não aumenta a capacidade estrutural do pavimento mas permite aumentar o espaçamento entre juntas e “amarrar” o concreto trincado para manter a transferência de carga por meio do intertravamento granular.
Para calcular a área de aço necessária considera-se que todas as tensões de tração devido ao atrito são combatidas pelo aço, conforme Equação 1, onde Fs é a tensão admissível no aço e L é o comprimento da placa.

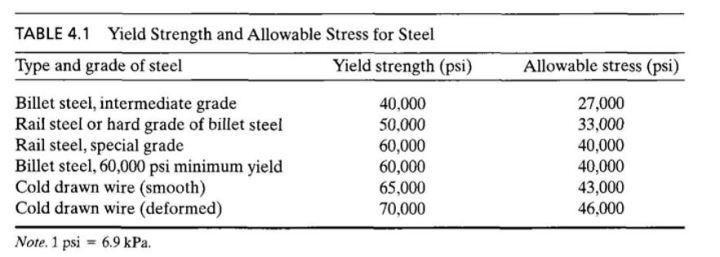

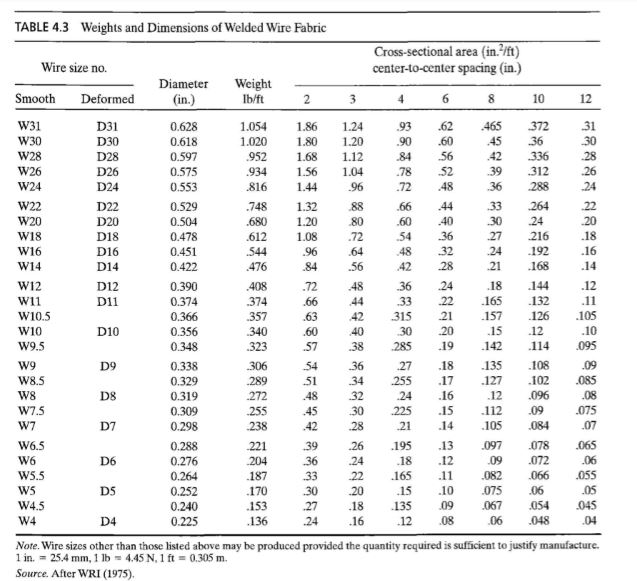

As tensões admissíveis no aço podem ser obtidas pela Tabela 1. Após o calculo da área no sentido longitudinal e transversal, o qual resulta modificando o comprimento da placa, é possível obter os espaçamentos da tela de aço pela Tabela 2. Segundo Huang (2004) é comum expressar as informações das telas de aço como sendo, por exemplo:
6 x 12 – W5,5 x W4,5
Onde 6 e 12 são os espaçamentos no sentido longitudinal (6) e transversal (12), e W5,5 e W4,5 são os tipos de telas de aço no sentido longitudinal e transversal, respectivamente.


BARRAS DE LIGAÇÃO
As barras de ligação são aquelas posicionadas ao longo das juntas longitudinais de um pavimento de concreto e tem como objetivo amarrar as placas e impedir seu deslocamento.
A quantidade de aço necessária para as barras de ligação é expresso pela Equação 2, onde L’ é a distância longitudinal até a borda livre onde não há barras de ligação e Fs é a tensão admissível encontrada na Tabela 1.

Para um pavimento com 4 faixas em um sentido, por exemplo, o L’ das juntas externas seria o mesmo da largura das faixas. Já para a junta interna desse mesmo pavimento, o L’ seria duas vezes a largura das faixas.

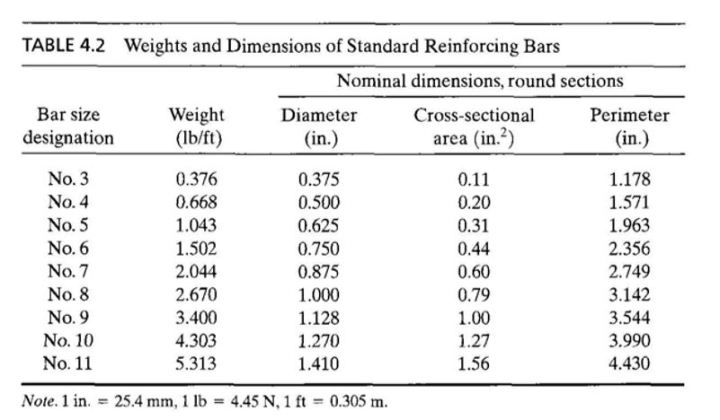

O comprimento das barras de ligação é definido com base na tensão de ligação admissível (mi), considerando como 350 psi ou 2,4MPa, através da Equação 3. O diâmetro das barras pode ser escolhido pela Tabela 3. Segundo Huang (2004), o comprimento das barras deve ser acrescido de 3 polegadas.
