Qual a função da Tala de Junção em Ferrovias

Normalmente, os trilhos ferroviários apresentam comprimento de 12 metros. Com isso, para a construção das vias férreas, o conjunto de trilhos dispostos longitudinalmente precisam ser unidos. Essa união pode ocorrer por soldagem, ou então pelas talas de junção (Joint Bar).

As talas de junção são posicionadas nas almas dos trilhos e presas por quatro ou seis parafusos e aruelas de pressão. As talas utilizadas no Brasil são normatizadas pela NBR 7591/2012 e são classificadas em:

  • TJ 37
  • TJ 45
  • TJ 50
  • TJ 57
  • TJ 68

As juntas em trilhos unidos por talas apresentam pontos de desconexão, e por isso são considerados de qualidade inferior aos métodos de soldagem dos trilhos. Devido a essa desconexão, durante a passagem do veículo na junta a via se deforma e as rodas “golpeiam” o boleto. Isso gera uma deformação nas juntas e a oscilação vertical do veículo. A Figura 1 ilustra a deformação na junta com tala de junção.

5

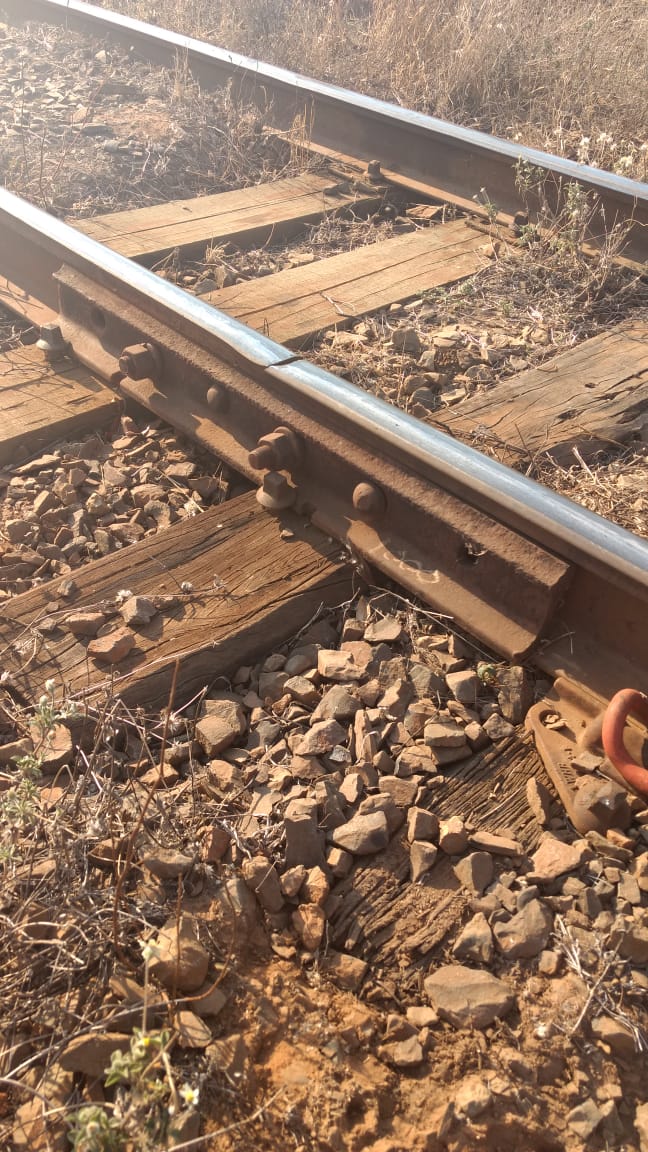

Figura 1 – Deformação na junta. Fonte: Autor (2018)

As juntas de trilhos podem ser apoiadas, quando o dormente encontra-se logo abaixo da junta, ou apoiadas, quando quando não apresenta dormente abaixo da junta. As juntas em balanço aumentam a possibilidade de desnível no topo dos trilhos, conforme apresentado na Figura 1.

As vias com juntas causam perturbações na passagem e com isso desconforto nos passageiro, diferente do que ocorre em juntas soldadas. Esse artigo foi útil para você? Compartilhe esse artigo para que outras pessoas entendam esse conceito da Infraestrutura Ferroviária. Se tiver dúvidas, deixe nos comentários que elas serão respondidas!

Siga nas redes sociais abaixo para acompanhar nosso trabalho!

60312da1fe41b1f2a8a84e4c959b4e0e

if_linkedin_circle_color_107178

aaa

Fontes:

PAIVA, C.E.L. “SUPER E INFRAESTRUTURAS DE FERROVIAS: Critérios para Projeto“. Editora Elsevier: São Paulo, 2016.

NABAIS, R.J.S; “MANUAL BÁSICO DE ENGENHARIA FERROVIÁRIA”. Oficina de Textos: São Paulo, 2015.
