A teoria para cálculo de Tensões verticais e deflexões para 2 Camadas (TSCE)

asfalto
Fonte: freepik.com/

Conforme publicado no artigo intitulado “As Equações de Boussinesq“, as equações desenvolvidas pelo francês para cálculo de tensões e deformações no solo não tinham uma aplicação muito boa para pavimentos, pois não era possível considerar a rigidez de diferentes camadas que o compõem.

Observando isso, o engenheiro geotécnico Donald Burmister (1943; 1945 e 1958) desenvolveu, com base no que propôs Boussinesq em sua teoria, “A Teoria do Sistema de camadas elásticas“. A teoria de Burmister fez possível considerar a rigidez das camadas e consequentemente as propriedades de cada camada do pavimento. Para um sistema de camada única, ou seja, apenas o subleito sendo considerado, a tensão vertical que é desenvolvida em qualquer ponto do maciço de solo devido uma carga pontual aplicada na superfície é dado pela Equação da teoria de Boussinesq. Para outras situações é necessário utilizar dos conceitos de TSCE, que podem ser obtidos por ábacos ou softwares.

Huang (2004) destaca que um grande exemplo de pavimentos com duas camadas é o chamado Full-Depth Asphalt, que consiste em uma camada espessa de material asfáltico apoiado sobre o subleito. Vale ressaltar que o Full-Depth Asphalt é encontrado muitas vezes com o nome de “Pavimento Perpétuo”, conforme relata Balbo (2007), que é na verdade uma evolução do conceito. Entretanto, o termo “Perpétuo” não é adequado pois não existe pavimento que não sofra degradação com o tempo.

Em 1943 quando Donald Burmister desenvolveu a TSCE para duas camadas era considerado que se um pavimento apresentando 3 camadas era necessário uma alteração no sistema para conseguir aplicar a teoria. De forma geral a recomendação baseava-se em combinar camadas de forma a conseguir calcular tensões em determinados pontos da estrutura. De forma resumida podemos escrever:

  • Calcular Tensões no Subleito = Combinar as camadas  Revestimento e Base
  • Calcular Tensões no Revestimento = Combinar as camadas de Base e Subleito

Em 1958 a solução do TSCE foi expandida para 3 camadas, o que não precisava mais dessa modificação. Entretanto, nesse artigo iremos abordar apenas o sistema de 2 camadas e deixar a solução de 3 camadas para outro momento.

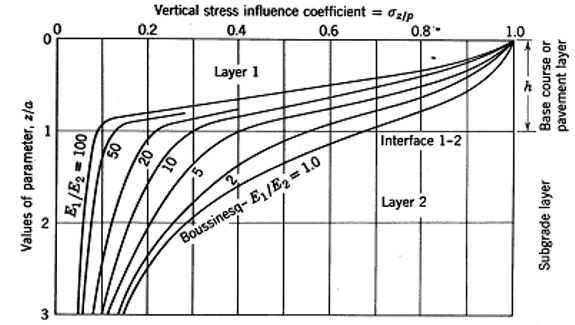

Os ábacos desenvolvidos para cálculo das tensões é função da razão da rigidez das camadas (E1/E2) e da razão entre a espessura do revestimento e o raio de aplicação da carga (h1/a). A Figura 1 apresenta através de um ábaco a influência da rigidez na camada para uma situação de h1/a=1. No exemplo, para as equações de boussinesq (E1/E2=1) a interface 1-2 sofre uma compressão de 68% da carga aplicada na superfície. Com o aumento do módulo entre as camadas a tensão é espraiada e reduz, sendo para E1/E2=10 de 30% da carga aplicada.

tensao2camadas
Figura 1 – Exemplo da influência da relação de modulos.  Fonte: Huang, 2004.

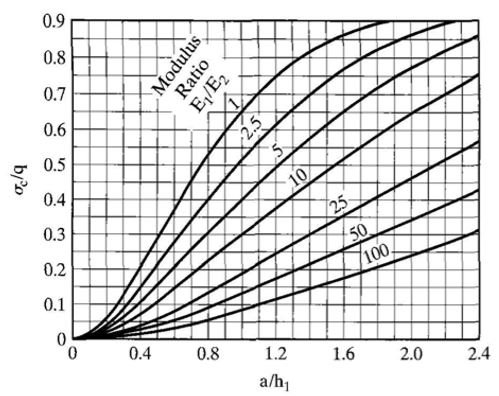

No Ábaco 1 apresentado por Huang (2004) é possível calcular as tensões verticais em um sistema de 2 camadas para diferentes relações a/h1 e E1/E2.

tensao2cm
Ábaco 1 – Ábaco para Tensões verticais em 2 camadas. Fonte: Huang, 2004.

As deflexões verticais na superfície, por sua vez, podem ser calculadas através da Equação 1 e Equação 2 sendo relativas a placas flexíveis e placas rígidas, respectivamente. Onde q é a carga distribuída, a é o raio da placa, E2 é o módulo do subleito e F2 é o fator e deflexão.

wo
Equação 1 – Deflexão na superfície para placa flexível.
wo2
Equação 2 – Deflexão na superfície para placa rígida.

O Fator de deflexão F2 pode ser encontrado através da Figura 2.

F2
Figura 2 – Fator de Deflexão. Fonte: Huang, 2004.

Para o caso de cálculo de deflexões na interface, isso é, entre a camada de revestimento e o subleito (para um sistema de 2 camadas), o cálculo sofre uma leve mudança conforme Equação 3. Os fatores de deflexão podem ser encontrados nos ábacos das Figura 3, Figura 4, Figura 5, Figura 6 que variam conforme a relação de módulos. As curvas do ábaco indicam a relação r/a, onde r é a distância radial entre o centro da aplicação da carga e o ponto considerado para análise.

w
Equação 3 – Deflexão na interface
1

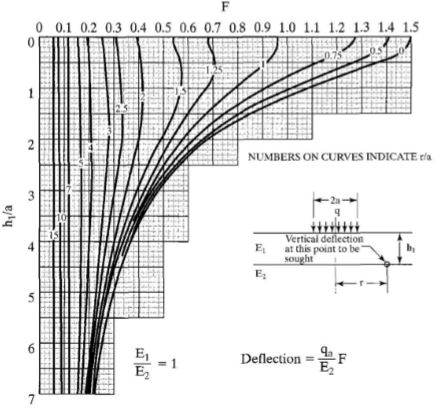

Figura 3 – Fator F para solução de boussinesq. Fonte: Huang, 2004.
2

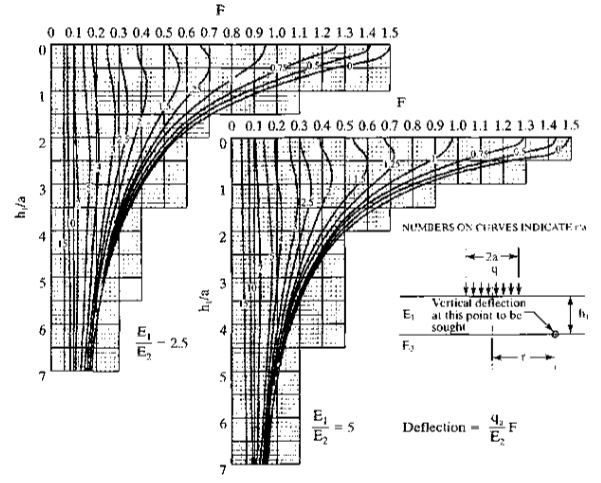

Figura 4 – Fator F para relações de módulos 2.5 e 5. Fonte: Huang, 2004.
3

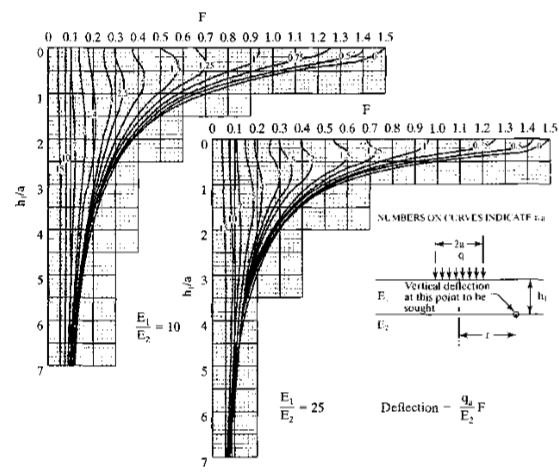

Figura 5 – Fator F para relações de módulos 10 e 25. Fonte: Huang, 2004.
4

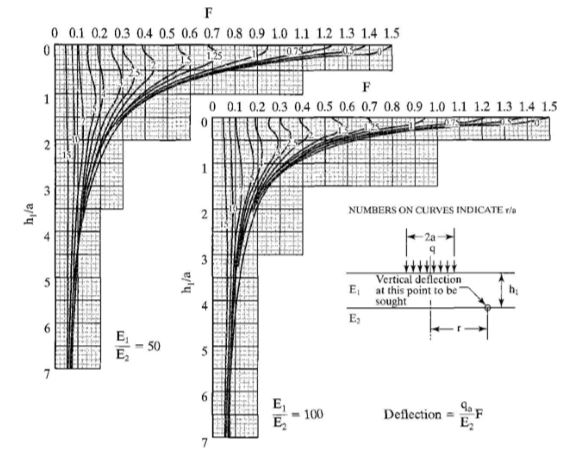

Figura 5 – Fator F para relações de módulos 50 e 100. Fonte: Huang, 2004.

Esse artigo foi útil para você? Compartilhe esse artigo para que outras pessoas entendam esse conceito da Mecânica dos Pavimentos. Se tiver dúvidas, deixe nos comentários que elas serão respondidas!

Siga nas redes sociais abaixo para acompanhar nosso trabalho!

60312da1fe41b1f2a8a84e4c959b4e0e

if_linkedin_circle_color_107178

aaa

FONTES:

BALBO, José Tadeu, “PAVIMENTAÇÃO ASFÁLTICA: Materiais, projeto e restauração”. São Paulo, 2007.

FAXINA, A.L; “Notas de Aulas da disciplina de Análise de tensões e deformações em Pavimentos“. Escola de Engenharia de São Carlos (USP-EESC). São Carlos, 2019.

HUANG, Y.H. “Pavement Analysis and Design”. Second Edition. New Jersey, 2004.

MEDINA, J; MOTTA, L.M.G. “Mecânica dos Pavimentos”. Rio de Janeiro, 2015.

MALLICK, R.B; EL-KORCHI, T. “PAVEMENT ENGINEERING: PRINCIPLES AND PRACTICE”. CRC PRESS: Second Edition. Florida, 2013.

PRIETO, Valter; “Notas de Aulas da disciplina de Superestrutura Rodoviária”. Centro Universitário da FEI. São Bernardo do Campo, 2016.

PEIXOTO, Creso de Franco; “Generalidades de Pavimentação Rodoviária”. Rio Claro, 2003.
