Requisitos para Recebimento de Trilhos Ferroviários

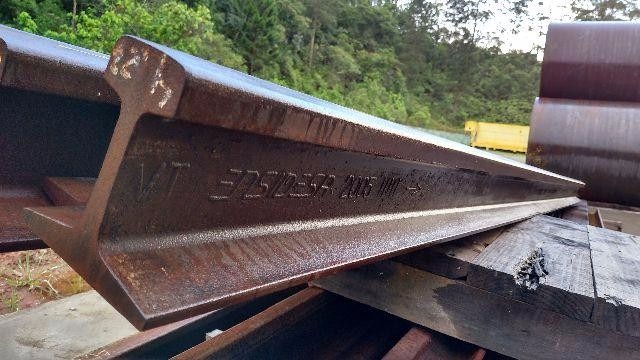

trilhos-ferroviarios-D_NQ_NP_562711-MLB20619578069_032016-F
Fonte: Autor desconhecido

Os responsáveis ferroviários precisam fazer certas marcações no trilhos. Cada organismo ferroviário possui uma lista de marcações que são exigidas, a Companhia brasileira de Trens Urbanos (CBTU) exige os seguintes itens:

  • Marca do Fabricante
  • País de Origem
  • Processo de resfriamento
  • Processo de Fabricação
  • Tipo do Trilho
  • Ano e Mês de fabricação

Quanto ao recebimento é caracterizado pelas seguintes exigências nos trilhos.

  • Marcações no trilho
  • Dimensões do Perfil, massa e comprimento
  • Testes de tração
  • Ensaio de Choque
  • Dureza Brinell
  • Entalhe e fratura
  • Verificação de ultrassom

As marcações devem estar visíveis e conforme a norma NBR 7590/2012. As dimensões dos trilhos devem ser verificadas pelo responsável da empresa que está comprando o perfil, utilizando gabaritos padronizados por normas americanas (AREMA e ASTM), Europeias (UIC) e Brasileiras (NBR).

O ensaio de tração, ensaio de choque, dureza, entalhe e fratura e são realizados pelo fabricante. Os resultados desses ensaios devem ser fornecidos junto com a entrega dos trilhos. A verificação ultrassom é um ensaio capaz de detectar defeitos com diâmetro maior que 2 milímetros no boleto e 1 milímetro no patim.

Com base nesses resultados de ensaios, os trilhos são classificados em:

  • Trilho 1 = Possuem seção uniforme no comprimento e retilíneo, podendo apresentar defeito julgado como tolerável.
  • Trilho 2 = Apresentar defeitos na superfície mas com intensidade e características aplicáveis a via. Pode apresentar empenamento vertical de 1,5% do comprimento ou apresenta falha na identificação
  • Trilho 3 = Apresenta indícios de trinca, esfoliação, cavidade, inclusão não metálica, granulação fina.

Esse artigo foi útil para você? Compartilhe esse artigo para que outras pessoas entendam esse conceito da Infraestrutura Ferroviária. Se tiver dúvidas, deixe nos comentários que elas serão respondidas!

Siga nas redes sociais abaixo para acompanhar nosso trabalho!

60312da1fe41b1f2a8a84e4c959b4e0e

if_linkedin_circle_color_107178

aaa

Fontes:

PAIVA, C.E.L. “SUPER E INFRAESTRUTURAS DE FERROVIAS: Critérios para Projeto“. Editora Elsevier: São Paulo, 2016.

NABAIS, R.J.S; “MANUAL BÁSICO DE ENGENHARIA FERROVIÁRIA”. Oficina de Textos: São Paulo, 2015.
