Entenda a Curva de Distribuição Granulométrica do Solo

manejo_soloeagua_1
Fonte: http://www.emater.tche.br

O solo apresenta diversos tamanhos de partículas, recebendo nomes distintos conforme a faixa granulométrica. Após a realização dos ensaio de Peneiramento e sedimentação, faz-se necessária a construção de um gráfico de forma a identificar as quantidades de cada partícula presente em uma amostra.

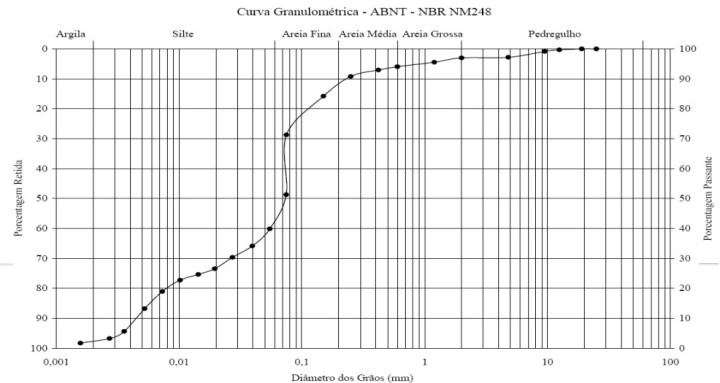

Esse gráfico é chamado de Curva de distribuição granulométrica, o qual pode ser utilizado para determinar os diversos parâmetros do solo. O gráfico é formado com os valores das porcentagens passantes (ou retidas) e os diâmetros correspondentes. A Figura 1 ilustra um exemplo de curva de distribuição.

ABAAAfxdgAG-0

Um dos principais parâmetros que a curva de distribuição granulométrica permite identificar é o diâmetro efetivo, chamado também de D10. O Diâmetro efetivo indica o diâmetro em que apenas 10% da massa de uma amostra de solo passa na peneira, sendo utilizado para estimar a condutividade hidráulica e a drenagem do Solo.

O Coeficiente de Uniformidade (Cu) é outro parâmetro que pode ser encontrado pela curva de distribuição granulométrica, sendo definido pela razão entre o diâmetro que 60% do material passa no peneiramento e o diâmetro efetivo. A Equação 1 apresenta o coeficiente. Os solos que apresentam Cu menores que 5 são considerados solos uniformes. Valores maiores que 15 são considerados solos desuniformes e entre 5 e 15 são mediamente uniformes.

cu
Equação 1 – Coeficiente de Uniformidade

O Coeficiente de Curvatura (Cc) mede a graduação do solo com base nos diâmetros D30, D60 E D10. Se o solo apresenta valores entre 1 e 3 ele é bem graduado. Valores maiores do que 3 indicam um solo mal graduado. A Equação 2 apresenta o coeficiente de curvatura.

cc
Equação 2 – Coeficiente de Curvatura

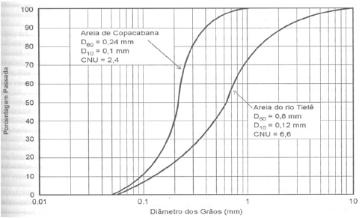

Se o solo apresenta a maioria dos grãos do mesmo tamanho ele é considerado um solo mal graduado. Caso a distribuição granulométrica em uma faixa ampla, ou seja com diferentes tamanhos de partículas, ele é considerado bem graduado. A Figura 2 ilustra a diferença entre solos bem e mal graduados. No exemplo a areia de Copacabana apresenta um solo mal graduado, já a areia do Rio tietê apresenta uma faixa maior de distribuição granulométrica e é considerada bem graduado.

ABAAAgzgMAA-25
Figura 2 – Exemplo de Solo bem graduado e Mal graduado. Fontes: PINTO (2000)
