Conheça os Sistemas de Pouso por Instrumentos e Balizamentos

SISTEMA ILS – INSTRUMENT LANDING SYSTEM

O sistema de pouso por ILS (Instrument Landing system) é um dos mais utilizados no mundo. Esse sistema possui 4 antenas transmissoras, sendo duas responsáveis pela orientação e duas pela posição da aeronave. A Figura 1 ilustra as antenas do ILS.

255px-end_of_sao_paulo_runway
Figura 1 – Antenas do ILS. Fonte: https://upload.wikimedia.org/

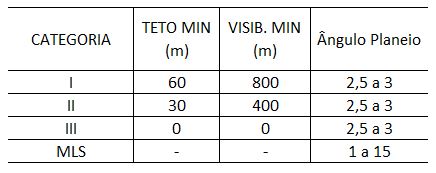

O sistema apresenta diversas classes, permitindo operação até em condições extremamente adversas quanto a teto, distância entre o solo e a aeronave, e a visibilidade da aeronave. A Tabela 1 apresenta o teto mínimo e a visibilidade mínima exigida em cada categoria do ILS.

Capturar
Tabela 1 – ILS. Fonte: PEIXOTO (2015)

SISTEMA PAR – PRECISION APPROACH RADAR

O sistema PAR  (Precision Approach radar) é um radar de aproximação de precisão. Esse sistema é um auxilio externo onde apenas o operador em terra observa a posição da aeronave com precisão e passa para o piloto as informações.

AUXÍLIOS VISUAIS

BALIZAMENTO HORIZONTAL

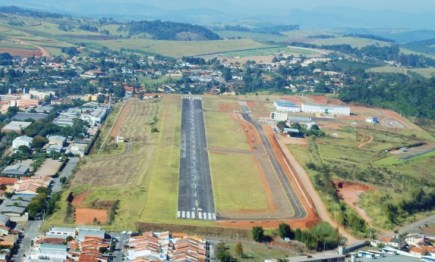

O balizamento horizontal são utilizadas para auxilio do piloto. As pistas, pátios e demais áreas em que a aeronave pode circular são balizados com faixas pintadas sobre o piso, com espessura, largura, cor e linhas contínuas e descontínuas de acordo com as normas. A Figura 2 ilustra o balizamento horizontal.

noticia_2898
Figura 2 – Balizamento horizontal. Fonte: http://bjd.com.br/

BALIZAMENTO LUMINOSO

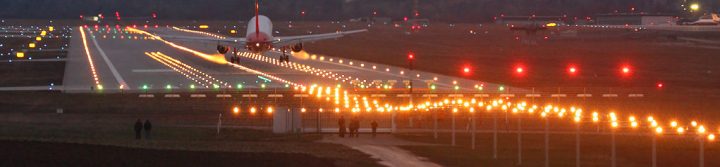

Em todo sítio aeroportuário que possa operar em condições não visuais, o aeroporto deve apresentar luzes com cores específicas para indicar as finalidades. Ao se aproximar da Runway para pouso observa-se luzes verdes, essas indicam o inicio da pista. No final da pista é apresentada luzes vermelhas, indicando o fim da runway. Existem ainda outras luzes que indicam a altitude e etc. A Figura 3 ilustra os balizamentos luminosos.

2043646-e1473769013105
Figura 3 – Balizamento Luminoso. Fonte: http://www.aviationforall.com

Siga nas redes sociais abaixo para acompanhar nosso trabalho!

60312da1fe41b1f2a8a84e4c959b4e0e

if_linkedin_circle_color_107178

aaa

FONTES:

PEIXOTO, C.F. “NOTAS DE AULA DA DISCIPLINA DE AEROPORTOS”. Centro Universitário da FEI: São Bernardo do Campo, 2017.

PEIXOTO, C.F. “INTRODUÇÃO À ENGENHARIA AEROPORTUÁRIA”. Rio Claro, 2015.
