Conheça o Solo Grampeado e sua execução

O solo grampeado é uma técnica de contenções de solos desenvolvida em 1945 pelo professor Ladislaw Von Rabcewics, denominada de NATM – New Austrian Tunneling Method. O método consiste em após a escavação, onde o solo fica submetido a esforços do peso do material e tensões confinadas, estabilizar com a inserção de “grampos” e posterior aplicação de concreto projetado.

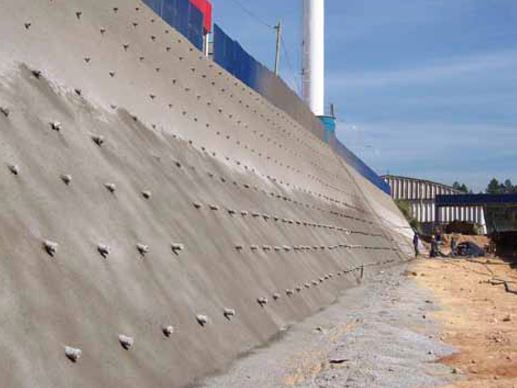

O concreto projetado é aplicado em conjunto com telas metálicas ou fibras de aço para melhorar a resistência aos esforços. A denominação de solo grampeado se deu em anos posteriores com o teste do NATM em diferentes tipos de solos. A execução de solos grampeados consiste no reforço com elementos semirrígidos que devem resistir a flexão composta, denominados de grampos. A Figura 1 ilustra o método.

solo grampeado
Figura 1 – Solo Grampeado. Fonte: http://www.costafortuna.com.br

Os grampos são barras ou tubos de aço, barras sintéticas com resistência típica de aço, micro estacas ou em alguns casos mais extremos estacas. A inserção deve ocorrer horizontalmente ou sub horizontalmente, dessa forma consegue-se introduzir esforços resistentes à tração, cisalhamento e de forma secundária os momentos fletores. O uso de solo grampeado tem ganhado cada vez mais espaço no Brasil devido ao seu baixo custo, versatilidade e se adequar a geometrias variadas, execução rápida e a possibilidade de aplicação com níveis de lençol freático.

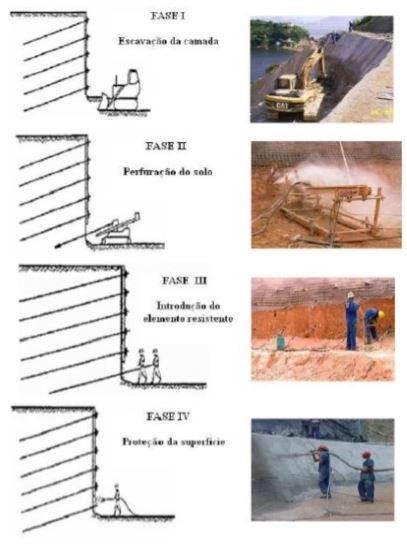

A aplicação da técnica de solo grampeado é realizada através de fases sucessivas de corte de camada de solo e estruturação da linha de grampos de forma descendente. Caso um talude já esteja escavado e apresente uma coesão que garanta sua estabilidade, pode-se realizar a aplicação de grampos de forma ascendente. A Figura 2 ilustra a execução.

solo
Figura 2 – Execução do Solo Grampeado. Fonte:  Ilustrações: Clouterre (1991); Fotos: Sayão (2007)

Os grampos podem ser moldados “in loco” por um sistema de perfuração e injeção de calda de cimento. O grampo cravado é executado com auxílio de um martelo pneumático, o qual facilita e acelera o processo construtivo de solos grampeados embora apresente baixa resistência ao cisalhamento. A técnica mais usual consiste na perfuração com diâmetro de 100 mm em um talude. Após a perfuração, injetam-se os grampos com diâmetros que variam de 15 a 32 milímetros e aplica-se a calda de cimento com pressões inferiores a 100 kPa. No Brasil é comum a utilização de grampos de aço CA50, ST85-105 e Dywidag.

Outro tipo de grampo consiste nos grampos injetados, a técnica consiste na execução de pré furos nos taludes e posterior aplicação de grampos com a inserção de calda de cimento aditivada. A aplicação de calda de cimento é realizada com um tubo de PVC semirrígido, denominado agulha. O pré furo simples pode ser realizado com equipamento manual, chamado trado, ou equipamento mecânico. O pré furo duplo são realizados com sondas rotativas.

Após a execução dos pré furos faz-se a limpeza com jatos de ar para posterior aplicação da calda de cimento. De acordo com Zirlis e Pita (2000) recomenda-se para a calda de cimento uma relação água/cimento de 0,5 em peso e ainda que a segunda injeção de calda de cimento seja realizada apenas após 12 horas de cura do cimento.

Devido às erosões em taludes e deslizamentos superficiais causados de forma natural é necessária a estabilização da estrutura de solo grampeado. Geralmente é utilizado concreto projetado na face para o paramento, entretanto pode-se aplicar estruturas pré-moldadas dependendo da estética que desejasse alcançar com a contenção. Os taludes com inclinação maior ou igual a 45º admitem a possibilidade de revestimento vegetal para os taludes. Na aplicação de concreto projetado, a espessura varia de 5 a 15 cm e o concreto é aplicado em toda a face do talude.

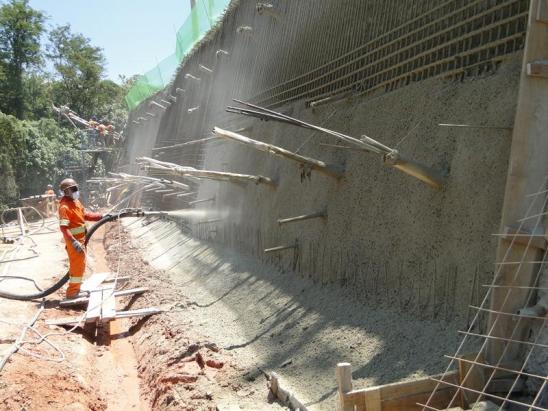

Em obras menores o concreto projetado é aplicado em via seca e em obras maiores em via úmida. Para obras grandes em via úmida deve-se evitar a interrupção para não ter que limpar o equipamento após a parada. A perda de reflexão por via seca é de 40% superior ao de via úmida. Como o concreto projetado apresenta uma elevada força de aplicação, ocorre uma ótima compactação e resulta em uma estrutura de elevada resistência. A Figura 3 ilustra o paramento em concreto projetado.

solo2
Figura 3 – Solo Grampeado. Fonte: http://www.wyde.com.br

Em obras de contenção é importante uma análise de drenagem para a estrutura de forma a evitar os poros pressões no maciço de solo, além de evitar os danos que a presença de água pode gerar na estrutura do paramento. A presença de água pode também danificar os grampos devido a presença de substâncias corrosivas.

Esse artigo foi útil para você? Compartilhe esse artigo para que outras pessoas entendam esse conceito da Geotecnia. Se tiver dúvidas, deixe nos comentários que elas serão respondidas!

Siga nas redes sociais abaixo para acompanhar nosso trabalho!

60312da1fe41b1f2a8a84e4c959b4e0e

if_linkedin_circle_color_107178

aaa

Fontes:

VARELA, M. “APOSTILA DE CONTENÇÕES DE SOLO”. Instituto Federal de Educação, Ciência e Tecnologia do Rio Grande. Rio Grande, 2015.

MILITITSKY, J. “GRANDES ESCAVAÇÕES EM PERÍMETRO URBANO”. São Paulo: Oficina de Textos, 2016.

BRAJA, M. D; SOBHAN, K; “FUNDAMENTOS DE ENGENHARIA GEOTÉCNICA”. 8º Edição. California: Cengage Learning, 2010.

SAYÃO, A.S.F.J; LIMA, A.P; SPRINGER, F.O; NUNES, A. L.L.S; DIAS, P.H.V; GERSCOVICH, D.M.S. “DESIGN AND INSTRUMENTATION ASPECTS OF A 40M HIGH NAILED SLOP”. XVI International Conference on Soil Mechanics and Geotechnical Engineering. Japão, 2005

ZIRLIS, A.C; PITTA, C.A. “CHUMBADORES INJETADOS: A QUALIDADE DO SOLO GRAMPEADO”. SEFE IV – Seminário de Engenharia de Fundações especiais e Geotecnia, 2000.
