A espessura mínima e o desempenho do Lastro Ferroviário

Fonte: https://pedesenvolvimento.com/

O lastro ferroviário, assim como as camadas de pavimentos rodoviários, devem apresentar espessuras adequadas que consigam dissipar e distribuir de forma uniforme as tensões que vem dos veículos ferroviários. Isso é necessário para que as tensões verticais no topo da camada de sublastro e subleito não ultrapassem a capacidade de suporte dessas.

O lastro deve se estender além dos dormentes, em uma zona chamada de ombreira (Shoulder) que tem por função garantir a estabilidade lateral da via, resistindo assim aos esforços provocados pelo tráfego. A Figura 1 ilustra as ombreiras em ferrovias. A NBR 7914/90 recomenda que as ombreiras tenham uma extensão mínima de 15 centímetros a 30 centímetros.

slide_foto2

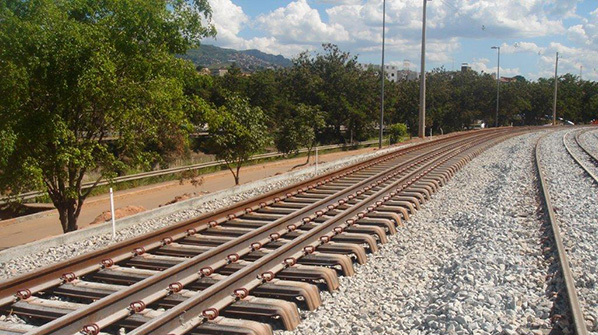

Figura 1 – Ombreiras. Fonte: hidremec.com.br

As espessuras do lastro são definidas com base na classe da via férrea, da capacidade de suporte do material abaixo, do tráfego (Carga e frequência), bitola da via e do espaçamento entre dormentes. A espessura mínima do lastro está relacionada com a menor distância entre faces de dormentes e o conceito de não sobreposição do espraiamento de tensões considerando 45°.

A mínima distância entre dormentes é considerada como 25 centímetros, e dessa forma a menor espessura que os lastros podem ter é de 12 centímetros. Contudo, a como a espessura também varia com a classe da via e essa por sua vez com a carga dos veículos, a espessura mínima é apresentada na Tabela 1, conforme NBR 7914/90.

class
Tabela 1 – Espessura mínima do lastro com base na classe da via. Fonte: NBR 7914/90

A granulometria do lastro sofre mudanças com a exposição ao tráfego, e isso ocorre devido a degradação das partículas com os processos de construção, manutenção ou devido abrasão. Com isso, as partículas diminuem de tamanho e consequentemente a espessura de lastro também. Para verificações mecanísticas da camada de lastro é necessário determinar os módulos de resiliência, assim como ocorre em análises de pavimentos rodoviários.

Além da diminuição de espessura, os lastros podem sofrer processo de colmatação, ou seja, o acúmulo de materiais finos que gera a diminuição da permeabilidade do lastro. Como forma de mensurar o grau de colmatação, ou de limpeza dos lastros, se utiliza do parâmetro de índice de Contaminação (fouling index). O índice de contaminação, Equação 1, foi proposto por Selig e Waters (1994) e corresponde a soma da porcentagem em peso de materiais passantes na peneira #4 (4,75mm) e #200 (0,075mm). Com esse índice é possível classificar o lastro em relação a contaminação, conforme Tabela 2.

FI
Equação 1 – Índice de Contaminação
FI2

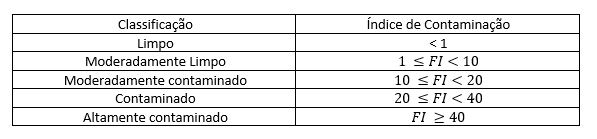

Tabela 2 – Classificação de contaminação do lastro. Fonte: Selig e Waters (1994)

Esse artigo foi útil para você? Compartilhe esse artigo para que outras pessoas entendam esse conceito da Infraestrutura Ferroviária. Se tiver dúvidas, deixe nos comentários que elas serão respondidas!

Siga nas redes sociais abaixo para acompanhar nosso trabalho!

60312da1fe41b1f2a8a84e4c959b4e0e

if_linkedin_circle_color_107178

aaa

Fontes:

PAIVA, C.E.L. “SUPER E INFRAESTRUTURAS DE FERROVIAS: Critérios para Projeto“. Editora Elsevier: São Paulo, 2016.

NABAIS, R.J.S; “MANUAL BÁSICO DE ENGENHARIA FERROVIÁRIA”. Oficina de Textos: São Paulo, 2014.

NETO, C.B. “MANUAL DIDÁTICO DE FERROVIAS“. Universidade Federal do Paraná: Paraná, 2018.

SELIG, E.T; WATERS, J.M. “TRACK GEOTECHNOLOGY AND SUBSTRUCTURE MANAGEMENT”. London, 1994.
