Como obter o Módulo de Resiliência e Coeficiente de Poisson

MR2
Fonte: Autor desconhecido

O módulo de resiliência é a relação entre a tensão aplicada no material e a deformação sofrida, sendo a capacidade de um material não continuar deformado após cessar a aplicação da carga.

Esse parâmetro é normalmente determinado de duas maneiras, no laboratório ou em campo. Quando a determinação ocorre em campo ela é por retroanálise, ou seja, analisando a deformação que o material vem sofrendo na aplicação do tráfego. No laboratório a determinação ocorre pela relação entre tensão aplicada e deformação sofrida em um corpo de prova.

Para determinar o módulo de resiliência em laboratório pode-se utilizar o ensaio triaxial de cargas repetidas e o ensaio de compressão diametral ou tração indireta, também conhecido como Brazilian Test.

ENSAIO TRIAXIAL DE CARGAS REPETIDAS

O ensaio triaxial de carga repetida é descrito na DNIT 134/2018 – ME. Nesse ensaio o corpo de prova é submetido a cargas com ciclos de 0,1 segundos, seguido de um repouso de 0,9 segundos. A frequência da aplicação de carga no ensaio é de 1 Hz, que correspondem a 60 ciclos por minuto.

Antes de iniciar o ensaio triaxial, o corpo de prova é submetido a carregamentos cíclicos para que seja eliminada as deformações permanentes do material que podem ocorrer nas primeiras aplicações de carga. O processo de condicionamento ocorre por 500 ciclos de cada par de tensões, Quadro 1.

1
Quadro – Condicionamento do CP. Fonte: DNIT 134 (2017)

Durante a fase de condicionamento ou no decorrer do ensaio, se for alcançado uma deformação permanente superior a 5% da altura do CP, o ensaio deve ser interrompido e os resultados descartados.

Para o caso de solos de subleito, a fase de condicionamento ocorre apenas para o primeiro par de tensões. Para determinar o modulo de resiliência são aplicados 18 pares de tensões para se obter as leituras de deformações específicas. Para cada par de tensões é aplicado um mínimo de 10 ciclos. Ao final do ensaio, o CP deve ser pesado e levada a uma estufa com aproximadamente 110 graus célsius por 48 horas. A Figura 1 ilustra o ensaio e a Quadro 2 os ciclos de carregamento.

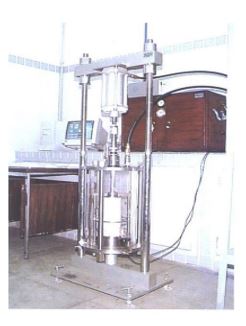

tri
Figura 1 – Ensaio Triaxial. Fonte: DNIT 134 (2010)

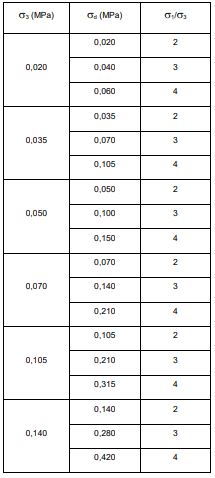

DNIT
Quadro – Ciclos de carregamentos para Módulo de Resiliência. Fonte: DNIT 134/2017.

ENSAIO DE COMPRESSÃO DIAMETRAL / TRAÇÃO INDIRETA (BRAZILIAN TEST)

O ensaio de compressão diametral é utilizado para determinar o módulo de resiliência de misturas asfálticas e cimentados, e é conhecido no exterior como Brazilian Test, descrito no DNIT 135/2018 – ME.

Nesse ensaio é moldada uma amostra em um corpo de prova cilíndrico com dimensões idênticas as que são utilizadas no ensaio Marshall, o que facilita sua utilização.

É realizado um registro do deslocamento horizontal sofrido pela amostra nas extremidades a cada aplicação de carga, possibilitando determinar o módulo de resiliência e também a resistência a tração indireta.

O ensaio de compressão diametral é o ensaio mais comum no Brasil para determinar o modulo de resiliência de misturas asfálticas, utilizando também frequências de 1Hz e com tempo de duração da aplicação de carga de 0,1 segundos. A Figura 2 ilustra o ensaio de compressão diametral.

3
Figura 2 – Ensaio de Compressão diametral. Fonte: http://www.grecaasfaltos.com.br/

No ensaio de compressão diametral o corpo de prova é submetido a aquecimento por 2 horas, a fim de obter uma temperatura de 25°, 30°, 45° ou 60° Célsius. O CP é posicionado no pórtico e aplica-se a carga progressivamente a uma deformação de 0,8 +- 0,1 mm/s até que ocorra a ruptura. A Carga da ruptura (F) é anotada e aplicada na Equação 1 para determinar a resistência a tração indireta em MPa.

t
Equação 1 – Resistência a tração.

Sabendo a resistência a tração, aplica-se para a fase de condicionamento 200 vezes uma carga F que resulte de 30% da resistência a tração do material. Em seguida, o material é submetido 500, 600 e 700 vezes a carga F, com as deformações registradas no oscilógrafo. Com isso, o módulo de resiliência é obtido pela Equação 2. Onde Delta H é a variação no oscilógrafo para 500, 600 e 700 aplicações, e “mi” é o coeficiente de Poisson do material.

mr
Equação 2 – Módulo de resiliência.

COEFICIENTE DE POISSON

O coeficiente de Poisson é dado pelo inverso da relação entre a deformação vertical imposta pela deformação horizontal sofrida pelo material, durante um ensaio de compressão uniaxial. A realização de ensaios para determinar o coeficiente de Poisson não é comum, dessa forma o Quadro 3 apresenta as faixas de variação do coeficiente de Poisson para os materiais de pavimentação.

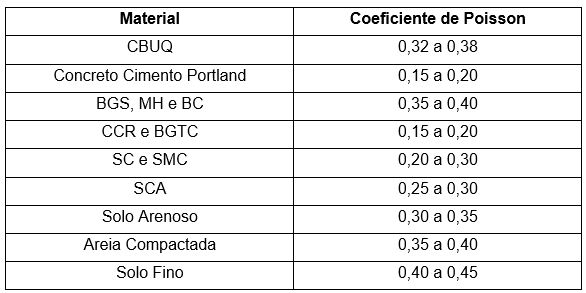

COEF
Quadro 3 – Coeficiente de Poisson. Fonte: Balbo (2007)

Esse artigo foi útil para você? Compartilhe esse artigo para que outras pessoas entendam esse conceito da Pavimentação. Se tiver dúvidas, deixe nos comentários que elas serão respondidas!

Siga nas redes sociais abaixo para acompanhar nosso trabalho!

60312da1fe41b1f2a8a84e4c959b4e0e

if_linkedin_circle_color_107178

aaa

Fontes:

BALBO, José Tadeu, “PAVIMENTAÇÃO ASFÁLTICA: Materiais, projeto e restauração”. São Paulo, 2007.

BERNUCCI, L.B; MOTTA, L.M.G; CERATTI, J.A.P; SOARES, J.B. “PAVIMENTAÇÃO ASFÁLTICA: Formação básica para Engenheiros”. Rio de Janeiro, 2008.

DNIT – DEPARTAMENTO NACIONAL DE INFRAESTRUTURA DE TRANSPORTES. “DNIT ME 134 – MODULO DE RESILIÊNCIA PELO TRIAXIAL DE CARGAS REPETIDAS”. Rio de Janeiro, 2018.

DNIT – DEPARTAMENTO NACIONAL DE INFRAESTRUTURA DE TRANSPORTES. “DNIT ME 135 – MODULO DE RESILIÊNCIA POR COMPRESSÃO DIAMETRAL”. Rio de Janeiro, 2018.

DNIT – DEPARTAMENTO NACIONAL DE INFRAESTRUTURA DE TRANSPORTES. “MANUAL DE PAVIMENTAÇÃO”. IPR 719. Rio de Janeiro, 2006.

PEIXOTO, Creso de Franco; “GENERALIDADES DE PAVIMENTAÇÃO RODOVIÁRIA”. Rio Claro, 2003.

PRIETO, Valter; “NOTAS DE AULA – SUPERESTRUTURA RODOVIÁRIA”. Centro Universitário da FEI. São Bernardo do Campo, 2016.
