Métodos de Nivelamento em Topografia

nivelamento_146211

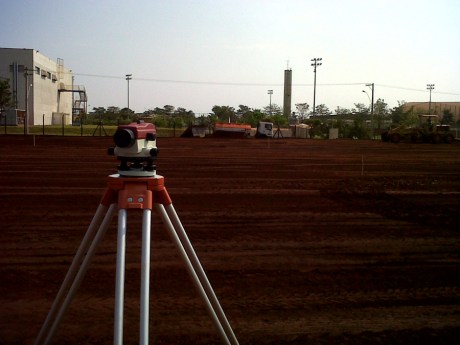

O Nivelamento é uma atividade da topografia extremamente importante e necessária para obras, toda e qualquer tipo de obra da engenharia civil requer um levantamento topográfico. Essa atividade permite determinar as altitudes com relação a alguma referência relativa. Vários são os métodos pelos quais podemos realizar o nivelamento, aqui iremos tratar de dois, sendo eles o “Nivelamento Geométrico” e a “Taqueometria

Nivelamento Geométrico

art5_figura6

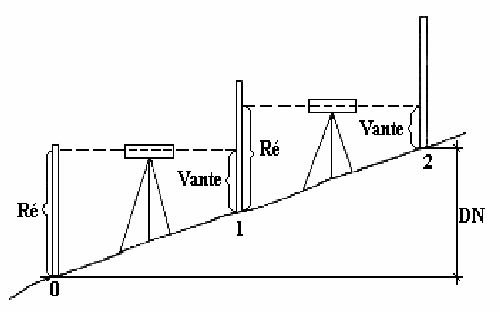

No nivelamento geométrico as visadas são sempre horizontais, através de miras colocadas a ré e a vante da posição do aparelho. A diferença de nível entre pontos é calculado por:

Δz = R – V
Zb = Za + R – V

onde,

R = medição de Ré
V = medição de Vante
Zb = Cota do ponto “b”
Za = Cota do ponto “a”

Vale ressaltar que cada visada deve ter uma distância máxima de aproximadamente 50m. O erro de fechamento, que deve ser distribuído proporcionalmente aos comprimentos, vem pela equação:

f = K.√s

onde,

K = Constante que varia em função da precisão do levantamento. (Geralmente = 10 mm/√km)
s = distância em km
f = erro em mm

Taqueometria

topogr51

A taqueometria é um processo de medição que permite obter a diferença de cotas entre 2 pontos. Através da imagem, podemos observar como é a mira na taqueometria, entender um pouco sobre como é realizada a medição. Na taqueometria, podemos obter a distância através da equação:

d = 100 (A-B) sen² Z

onde,

(A-B) é uma diferença de medidas encontradas nos aparelhos taqueométricos.
Z = distância zenital (Zênite)

IMG_20160107_184124450

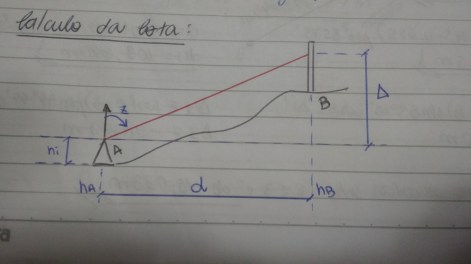

Para a diferença de cotas, utilizam-se as equações:

Δ = 100 (A-B) sen Z cos Z = d cot Z
hb = ha + hi + Δ – M

onde,

Δ = Diferença de alturas entre a linha horizontal do aparelho e da mira
hb = Cota do ponto b
ha = Cota do ponto a
M = leitura do fio médio

Esse artigo foi útil para você? Compartilhe esse artigo para que outras pessoas entendam esse conceito de Topografia. Se tiver dúvidas, deixe nos comentários que elas serão respondidas!

Fonte:
“Apostila PTR 2201 – INFORMAÇÕES ESPACIAIS I: NOTAS DE AULA”; Cintra, Jorge Pimentel (2012)

RIBEIRO, F. C. “NOTAS DE AULA DA DISCIPLINA DE TOPOGRAFIA“. Dezembro, 2015
