Olha o Jacaré! Entenda o que é um Aparelho de Mudança de via em Ferrovias

O transporte ferroviário é um dos modais mais eficientes para escoamento de cargas e transporte de passageiros, especialmente em grandes distâncias. Dentro dessa complexa infraestrutura, um dos componentes essenciais para a operação segura e eficiente é o Aparelho de Mudança de Vias (AMV), também conhecido popularmente como “jacaré”. Este dispositivo é responsável por permitir a transposição controlada de composições ferroviárias entre diferentes trilhos, garantindo a flexibilidade e dinamismo das redes ferroviárias.

O que é um aparelho de mudança de via (AMV)?

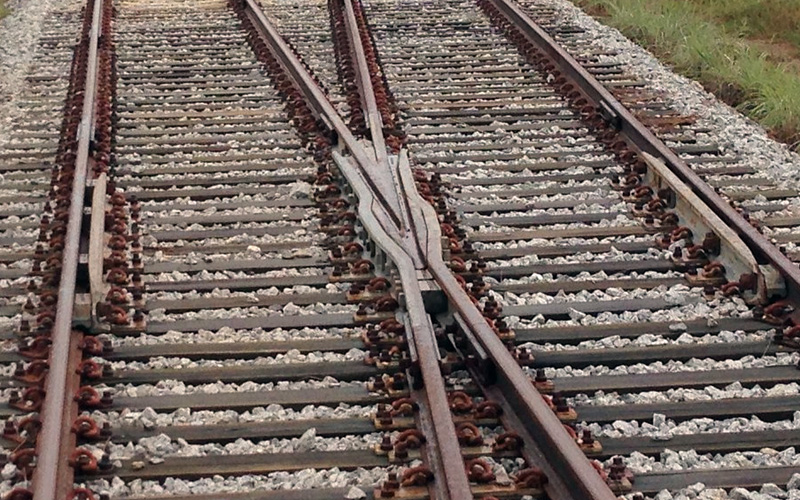

O Aparelho de Mudança de Vias (AMV) é um conjunto de dispositivos mecânicos e elétricos projetados para possibilitar a alteração da rota de um trem dentro da ferrovia. Ele é constituído principalmente por:

• Agulhas: trilhos móveis que guiam as rodas do trem para uma nova direção.
• Contratrilhos: trilhos fixos que auxiliam na manutenção do alinhamento.
• Corredor: espaço onde ocorre a mudança de direção da composição.
• Cruzamento: ponto onde dois trilhos se encontram em um mesmo plano.
• Mecanismo de acionamento: sistema que movimenta as agulhas, podendo ser manual, elétrico ou hidráulico.

Os AMVs são projetados para suportar grandes esforços dinâmicos e estão sujeitos a normas técnicas rigorosas para garantir a segurança da operação ferroviária.

Tipos de AMV

Existem diversos tipos de AMVs, classificados conforme sua configuração e função operacional:

• AMV Simples: permite a mudança entre duas vias principais.
• AMV Duplo: utilizado em regiões de maior complexidade operacional, permitindo múltiplas transposições.
• AMV em Curva: projetado para mudança de vias em trechos curvos, exigindo geometrias diferenciadas.
• Desvios Temporários: usados para manobras e operações de manutenção.

Cada tipo de AMV é projetado de acordo com a demanda operacional e a capacidade de carga da linha ferroviária.

A importância do AMV na Infraestrutura Ferroviária

A presença dos Aparelhos de Mudança de Vias é fundamental para o gerenciamento eficiente do fluxo ferroviário. Eles possibilitam:

• Aumento da flexibilidade operacional: permitindo a manobra de trens sem a necessidade de interrupção total do sistema.
• Otimização do espaço ferroviário: facilitando a utilização de múltiplas vias de forma simultânea.
• Segurança operacional: evitando colisões e descarrilamentos ao garantir uma transição controlada entre trilhos.

A implementação de AMVs deve ser realizada com base em estudos técnicos detalhados, levando em consideração fatores como velocidade operacional, cargas aplicadas e condições geotécnicas da via.

Manutenção e vida útil dos AMVs

Devido ao alto tráfego e às forças dinâmicas aplicadas, os AMVs requerem manutenção periódica para garantir a sua funcionalidade e segurança. As principais atividades de manutenção incluem:

• Lubrificação das agulhas e mecanismos de acionamento.
• Ajuste e inspeção das conexões mecânicas.
• Verificação e substituição de componentes desgastados.
• Aferição da estabilidade geométrica e funcionalidade do conjunto.

O tempo de vida útil de um AMV depende da intensidade de uso e da qualidade da manutenção, podendo variar entre 10 e 30 anos.

O Aparelho de Mudança de Vias é um componente indispensável na infraestrutura ferroviária, permitindo a gestão eficiente e segura do fluxo ferroviário. Seu correto dimensionamento, instalação e manutenção são cruciais para o desempenho das operações e a longevidade da infraestrutura.
