A pavimentação de rodovias e vias urbanas é um processo complexo que exige precisão na análise das condições do pavimento, sua durabilidade e a necessidade de manutenções preventivas e corretivas. Para garantir que esses pavimentos atendam aos requisitos de segurança e conforto, são realizadas diversas medições, sendo duas das mais importantes o Falling Weight Deflectometer (FWD) e a Viga Benkelman. Essas ferramentas auxiliam engenheiros e técnicos a avaliar o comportamento estrutural dos pavimentos e a identificar possíveis falhas antes que elas comprometam a infraestrutura. Neste artigo, abordaremos como cada uma dessas ferramentas funciona e sua importância no processo de manutenção e reabilitação de pavimentos.

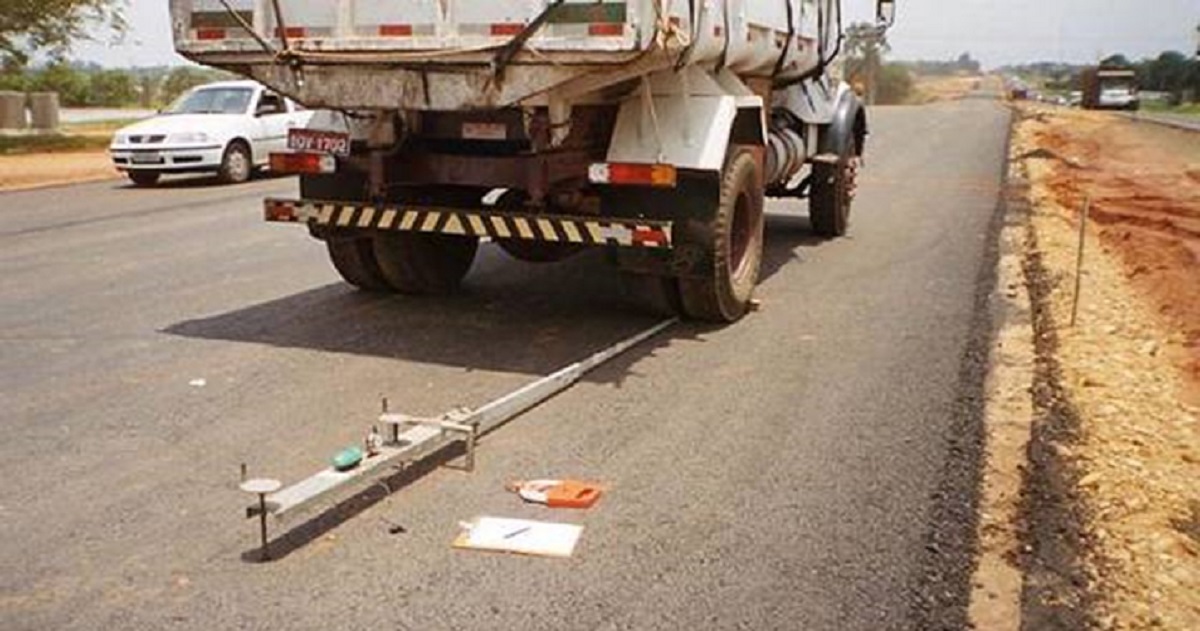

O que é a viga benkelman?
A Viga Benkelman é um equipamento clássico e ainda bastante utilizado na avaliação de pavimentos flexíveis, especialmente em rodovias e ruas urbanas. A principal função da Viga Benkelman é medir a deflexão do pavimento sob o efeito de carga aplicada por eixo rodoviário. A Viga Benkelman é uma viga de aço com uma ponta de contato ajustável, que é colocada sobre o pavimento, entre as rodas do eixo de um caminhão ou veículo pesado. O equipamento mede a deflexão vertical do pavimento e, para essa medição, o procedimento é repetido em diferentes pontos ao longo da via, garantindo que todas as áreas sejam avaliadas.
Vantagens da Viga Benkelman
- Simplicidade e baixo custo: O uso da Viga Benkelman é mais simples e menos oneroso se comparado ao FWD, o que a torna uma boa opção para orçamentos mais limitados.
- Não destrutivo: A medição não danifica o pavimento, sendo uma ferramenta não destrutiva e ideal para monitoramento contínuo.
Aplicações da Viga Benkelman
- Monitoramento de deflexão em pavimentos flexíveis: Auxilia na análise do comportamento do pavimentos asfálticos, podendo ser usado para projetos de restauração
- Análise de necessidades de reabilitação: Ajuda a determinar a necessidade de intervenções estruturais, como reabilitação do pavimento e reforço de áreas de maior desgaste.
- Acompanhamento de obras: Seu principal uso hoje é no controle deflectométrico de camadas de pavimento, sendo realizada a medição após a compactação das camadas do pavimento.

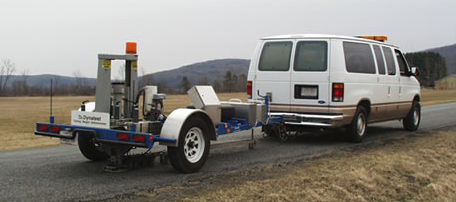

O que é o FWD?
O Falling Weight Deflectometer (FWD) é um equipamento moderno e altamente eficaz utilizado para avaliar as características estruturais do pavimento. Ele é composto por um peso que é lançado sobre o pavimento e que, ao cair, gera uma carga que simula o impacto de um veículo. O FWD mede a deflexão (deslocamento) do pavimento em diferentes pontos, o que fornece informações sobre a capacidade de suporte do pavimento e sua integridade.
O FWD realiza uma série de medições, onde o peso é solto sobre o pavimentos. O equipamento conta com sensores chamados geofones, que são posicionados ao redor do ponto de impacto para medir o grau de deflexão do pavimento em diferentes distâncias. A partir desses dados, é possível determinar a resistência e rigidez do pavimento, além de calcular o módulo de elasticidade e outros parâmetros que indicam a qualidade estrutural da via.
Vantagens do FWD
- Avaliação rápida e precisa: O FWD permite uma análise rápida de grandes trechos de pavimento, coletando dados em tempo real durante o processo.
- Não destrutivo: A medição não danifica o pavimento, sendo uma ferramenta não destrutiva e ideal para monitoramento contínuo
Aplicações do FWD
- Monitoramento contínuo: É utilizado em programas de monitoramento de rodovias para avaliar a evolução do desgaste do pavimento ao longo do tempo.
- Projetos de reabilitação e reforço: Permite identificar quais trechos do pavimento necessitam de reparos ou reforços, otimizando os custos de manutenção.
- Retroanálise: A análise de deflexões em toda a bacia pode ser usado para retroanalisar as características das camadas do pavimento.
Comparação entre FWD e Viga Benkelman
Apesar de ambos os equipamentos servirem para medir a deflexão do pavimento, existem algumas diferenças entre eles que podem influenciar a escolha do método mais adequado para cada situação.
- Precisão e abrangência: O FWD é mais preciso e abrangente, capaz de fornecer uma análise detalhada da condição estrutural do pavimento, com dados mais completos.
- Custo e simplicidade: A Viga Benkelman é mais simples e barata, sendo ideal para análises de menor complexidade ou quando há restrição orçamentária.
Em resumo, o Falling Weight Deflectometer e a Viga Benkelman são ferramentas importantes para o diagnóstico da condição estrutural dos pavimentos. O FWD oferece uma avaliação mais detalhada e precisa, sendo a escolha preferencial para projetos de engenharia de grande escala e monitoramento contínuo. Já a Viga Benkelman, com seu custo mais acessível e simplicidade, continua sendo uma excelente opção para avaliações rápidas, especialmente em pavimentos flexíveis.
Ambos os equipamentos são usados na prática da engenharia de pavimentos, e é fundamental que o engenheiro conheça e saiba exatamente quando utilizar cada um. Se você quer aprofundar nesse assunto e entender como usar esses equipamentos para realizar projetos de restauração de pavimentos, conheça o curso Gerência de Pavimentos no link abaixo.
